ESOFLAT TGV TL

PRESENTATION

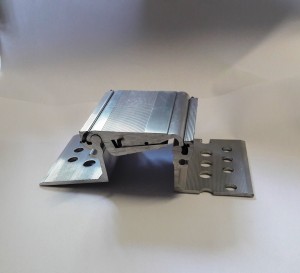

Système d’obturation métallique en aluminium permettant de traiter des joints de dilatation de sol intérieur ayant une largeur de 20mm à 100 mm, en configuration sol/sol ou sol/mur.
Système étanche aux eaux de lavage, non stagnantes (nettoyeur haute pression à éviter)
Ces profils sont de type télescopique avec articulation sur rotule, permettant de reprendre des amplitudes tridimensionnel X Y Z

DTU concernés:
Carrelage, céramique, pierre ou assimilé en pose collée ou scellée, (DTU 52.1, 52.2)
Chapes, dalles à base de liant hydraulique (DTU 26.2)
Revêtements de sol textile ou PVC collés (DTU 53.1, 53.2)
Dallages (DTU 13.3 part 1 dallage industriel)

EMPLOIS

– Bâtiments tertiaires de type gares, aéroports, écoles, hôpitaux, centres commerciaux, bureaux, etc.
– Bâtiments industriels de type Entrepôts, usines, fret etc…

– Trafics supportés (selon DIN 1072) :
piétonnier, VL, engins de manutention légers sur pneus (nettoyage, transport de marchandises), caddies, Chariots
PL 30T circulant à une vitesse ≤ 10 Km/h.
Trafic supporté (selon DIN 1055) :
Engin de type fenwick sur pneus en caoutchouc plein de 7 Tonnes,

– Poinçonnement supporté de 65 à 90Kg /cm de largeur de roue sur bandage plein, de type transpalette manuelle autoportée de 1.5 à 2T.

Pour des contraintes supérieures, reportez vous à notre gamme d’ESOFLAT JPI pour les sols industriels.

Les profils en alliage d’aluminium étant sensibles à la corrosion par électrolyse, leur installation dans des lieux à humidité permanente est déconseillée (environnement extérieur, chambre froide, chambre d’étuvage, milieu salin). Dans ce cas utiliser la série en acier inox (Esoflat TGV9041; Esoflat JPI 7034, 4194 et 4195 vario).

CONDITIONNEMENT

– Standard : Alliage aluminium AGS T5 6060 (tous modèles)
– Barres de 4ml
– Nos profils (Scellés) sont perforés sur toute leur longueur, ce qui garanti une liaison homogène du profil entre la dalle béton et le revêtement de finition + perc. au pas de 250 à 290mm en diamètre 10mm servant à la fixation sur dalle.
– Nos profils (Rapportés) sont perforés sur toute leur longueur au pas de 250mm en diamètre 10mm fraisé 16mm pour vis M8 servant à la fixation sur dalle.
– Matériaux conformes CEE/53 et 100% recyclables.
